说到LED封装，很多人可能觉得这离日常生活很远，其实我们每天用的手机屏幕、家里的LED灯，甚至马路上的交通指示灯，都离不开这项技术。在LED制造过程中，有个特别关键的环节就是封装前的清洁处理，这时候等离子体清洁机就派上大用场了。

等离子体清洁机在LED封装前处理中扮演着关键角色。LED芯片在封装前，表面难免会沾上一些有机污染物、氧化物或者微小的颗粒，这些看似微不足道的杂质，却会直接影响后续的封装质量。传统的湿法清洗虽然也能清洁，但容易留下化学残留，还可能导致二次污染。而等离子体清洁机采用干法处理，通过电离气体产生的活性粒子，能够彻底分解表面污染物，不仅清洁效果更好，还不会损伤精密的LED芯片结构。

在LED支架处理环节，等离子清洗技术展现出独特优势。LED支架作为芯片的承载基板，其表面处理质量直接关系到焊接强度和长期可靠性。很多厂家发现，使用等离子清洗后的支架，金线键合强度能提升30%以上。这是因为等离子处理不仅能去除表面油污，还能在微观层面活化材料表面，增加其表面能，使后续的固晶、焊线等工艺更加牢固可靠。

荧光粉涂覆前的基板处理同样离不开等离子技术。LED器件的发光效率和颜色一致性，很大程度上取决于荧光粉的均匀涂布。如果基板表面存在污染物或疏水性太强，荧光粉就容易出现团聚或分布不均的情况。通过等离子体处理，可以显著改善基板表面的润湿性，让荧光粉溶液能够均匀铺展，最终获得更稳定的发光性能。

对于高功率LED封装，等离子清洗更是必不可少。随着LED功率不断提升，对散热要求也越来越高。这时候，界面处的热阻就成为关键因素。经过等离子处理的界面，能够有效降低接触热阻，提升散热效率。有实验数据显示，经过等离子清洗的界面，热阻可以降低15-20%，这对于延长高功率LED的使用寿命至关重要。

在COB封装工艺中，等离子清洗技术同样大显身手。COB封装是将多颗芯片直接封装在同一基板上，这种工艺对清洁度的要求更高。因为一旦有污染物存在，就可能引起多颗芯片同时失效。等离子清洗不仅能确保每颗芯片的贴装质量，还能在整体封装前对基板进行彻底清洁，大幅提高产品的良品率。

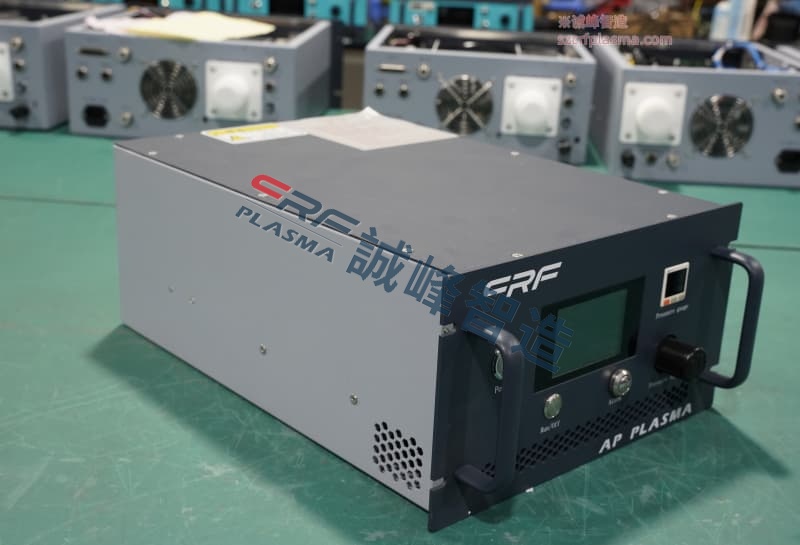

说到等离子清洗设备的选型，确实需要根据具体工艺需求来定。比如深圳市诚峰智造这类专业厂商，通常会提供多种规格的等离子清洗系统，从实验室级别的小型设备到全自动化的生产线配置都有。选择时不仅要考虑处理效率，还要看是否具备精确的工艺控制能力，毕竟LED封装对处理均匀性和重复性要求都很高。

随着Mini LED和Micro LED技术的兴起，等离子清洗技术也在不断升级。这些新型显示技术对封装精度的要求更高，相应的清洗工艺也需要更加精细。现在业内已经开发出针对微米级结构的特种等离子清洗方案，能够在保证清洁效果的同时，避免对微小结构的损伤。

从长远来看，等离子清洗技术在LED封装领域的应用还会继续深化。随着5G、物联网等新技术的发展，对LED器件的可靠性要求只会越来越高。而等离子清洗作为提升封装质量的有效手段，其重要性也将日益凸显。对于LED制造企业来说，及早布局先进的等离子清洗工艺，或许就是未来市场竞争中的一个重要筹码。
