在精密制造领域,等离子清洗技术已成为提升材料表面性能的关键工艺。根据等离子体生成环境的不同,设备分为真空等离子清洗机与大气等离子清洗机两类。本文从原理、性能参数、适用场景及经济性等维度解析两者的核心差异,为工业选型提供科学依据。
一、工作原理与设备结构的本质差异

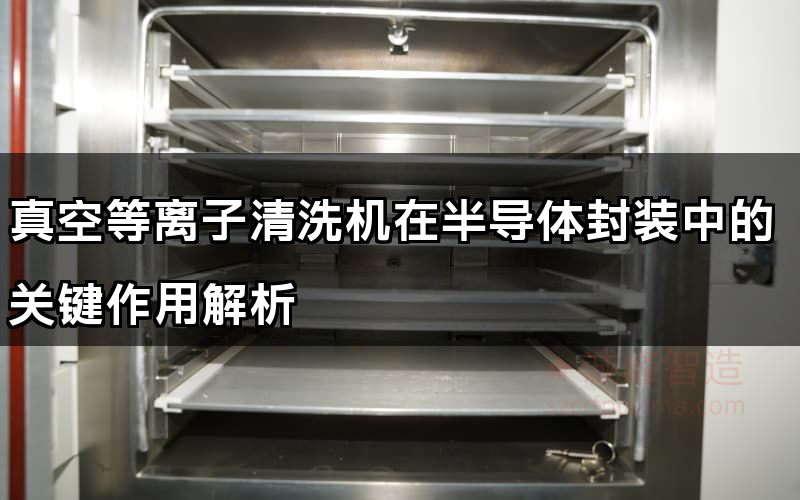

真空等离子清洗机需在密闭腔体内建立真空环境(通常压力为10−3 \sim 10^1Pa),通过射频(13.56MHz)或微波激发工艺气体(如氧气、氩气)产生高密度等离子体。其离子能量可达5 \sim 20eV,通过物理溅射与化学反应双重作用实现纳米级污染物清除[8,9](@ref)。而大气等离子清洗机直接在常压下工作,利用高压放电产生低温等离子体束流,离子能量较低(约1 \sim 5$ eV),主要依赖自由基的化学反应进行表面改性
。
结构上,真空设备需配备真空泵组、精密流量控制系统及耐压腔体,成本较高;大气设备则省去真空系统,通过喷嘴阵列实现连续处理,更适合大型或异形工件
。
二、性能参数对比与适用场景分析
清洗效果
- 真空等离子清洗可去除有机物(如油脂、光刻胶)和无机物(如金属氧化物),清洗深度达1∼10 nm,表面接触角可降低至10∘以下,显著提升材料粘附性。
- 大气等离子清洗对有机污染物清除率超过90%,但对致密氧化物(如Al₂O₃)处理效果有限,表面活化维持时间较短(通常<24小时)。
处理效率
- 真空设备单次处理周期约5∼30分钟(含抽真空时间),适合高精度要求的半导体封装、医疗植入物清洗等场景。
- 大气设备可实现0.5∼5 m/min的连续处理速度,在汽车内饰改性、包装材料印刷前处理等领域更具优势。
经济性对比
- 真空设备购置成本约为大气设备的2∼5倍,且耗电量增加30%以上(主要来自真空泵)。
- 大气设备运行成本低,但气体消耗量高(如氮气流量达10∼30 L/min),长期使用需考虑气体供应成本。
三、典型行业应用案例
半导体制造
。而大气设备多用于引线框架的快速去氧化处理。
真空等离子清洗机用于12英寸晶圆TSV通孔清洗,可去除0.1μm级残留物,使铜填充良率提升至99.2%生物医疗
。大气设备则用于一次性耗材的表面亲水化改性。
钛合金骨科植入物需真空等离子清洗实现超洁净表面(污染物<0.1 ng/cm²),同时生成羟基磷灰石活性层,促进骨整合光学器件
。
真空工艺处理AR镀膜玻璃时,可使膜层附着力提升至5B等级(ASTM D3359),而大气设备更适用于镜片批量防雾涂层的前处理
四、选型决策树与未来技术趋势
企业选型需综合评估以下因素:
- 材料特性:金属/陶瓷优先选真空设备,塑料/复合材料可选大气设备
- 精度要求:纳米级清洁需真空工艺,微米级改性可用大气工艺
- 生产节拍:批量连续生产倾向大气设备,高价值单品选真空设备
技术发展呈现两大方向:
- 复合式设备:如深圳市诚峰智造有限公司推出的Hybrid系列,集成真空与大气模块,可切换模式应对多工艺需求。
- 智能化升级:通过AI算法实时优化真空度、功率及气体配比,使清洗效率提升40%以上。
